SF-1F復合無油翻邊軸套
基本特性
主要參數
|
|
靜承載
|
250N/mm2
|
|
摩擦系數
|
0.03~0.20
|
|
|
最大承載
|
低速運轉
|
140N/mm2
|
最大線速度
|
干摩擦
|
2m/s
|
|
|
旋轉、搖擺運動
|
60N/mm2
|
流體潤滑
|
5m/s
|
|||
|
最大PV值
(干摩擦) |
間斷性運作
|
3.6N/mm2.m/s
|
導熱系數
|
42W(m.K)-1
|
||
|
長期運作
|
1.8N/mm2.m/s
|
線膨脹系數
|
11x11-6K
|
|||
|
使用溫度
|
-195℃~＋280℃
|
|
|
|||
應用特點
|
1. 無油潤滑或少油潤滑，適用于無法加油或較難加油的場合，可以在使用時不保養或少保養； 2. 耐磨性能好，摩擦系數小，使用壽命長； 3. 可在-195℃～+280℃范圍內使用； 4. 走合性能好，低噪音，無污染； 5. 薄壁結構，質量輕，可縮小機械體積； 6. 在運作時能形成轉移膜，起到保護對磨軸的作用，無咬軸現象； 7. 對磨軸的硬度要求低，未經調質處理的軸都可使用，從而降低了相關零件的加工難度； |
 |

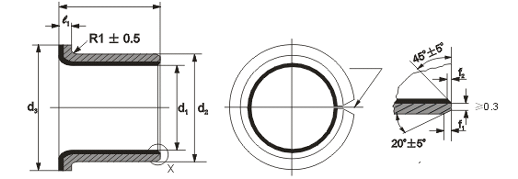

SF-1F 翻邊系列軸承標準尺寸（SF-1、SF-1T、SF-1S、SF-1P、SF-1D、SF-1B）
Unit:mm
|
軸徑
|
座孔H7
|
代號
|
尺寸
|
f1
|
f2
|
||||
|
d1
|
d2
|
d3±0.25
|
L±0.25
|
l1-0.2
|
|||||
|
6-0.013
-0.028 |
8+0.015
|
06040
|
6
|
8
|
12
|
4
|
1
|
0.5
|
0.3
|
|
06070
|
7
|
||||||||
|
8-0.013
-0.028 |
10+0.015
|
08055
|
8
|
10
|
15
|
5.5
|
|||
|
08075
|
7.5
|
||||||||
|
10-0.016
-0.034 |
12+0.018
|
10070
|
10
|
12
|
18
|
7
|
|||
|
10090
|
9
|
||||||||
|
10120
|
12
|
||||||||
|
12-0.016
-0.034 |
14+0.018
|
12070
|
12
|
14
|
20
|
7
|
|||
|
12090
|
9
|
||||||||
|
12120
|
12
|
||||||||
|
14-0.016
-0.034 |
16+0.018
|
14120
|
14
|
16
|
22
|
12
|
|||
|
14170
|
17
|
||||||||
|
15-0.016
-0.034 |
17+0.018
|
15090
|
15
|
17
|
23
|
9
|
|||
|
15120
|
12
|
||||||||
|
15170
|
17
|
||||||||
|
16-0.016
-0.034 |
18+0.018
|
16120
|
16
|
18
|
24
|
12
|
|||
|
16170
|
17
|
||||||||
|
18-0.016
-0.034 |
20+0.021
|
18120
|
18
|
20
|
26
|
12
|
|||
|
18170
|
17
|
||||||||
|
18200
|
20
|
||||||||
|
20-0.020
-0.041 |
23+0.021
|
20115
|
20
|
23
|
30
|
11.5
|
1.5
|
0.8
|
0.4
|
|
20165
|
16.5
|
||||||||
|
20215
|
21.5
|
||||||||
|
22-0.020
-0.041 |
25+0.021
|
22150
|
22
|
25
|
32
|
15
|
|||
|
22200
|
20
|
||||||||
|
25-0.020
-0.041 |
28+0.021
|
25115
|
25
|
28
|
35
|
11.5
|
|||
|
25165
|
16.5
|
||||||||
|
25215
|
21.5
|
||||||||
|
30-0.025
-0.050 |
34+0.025
|
30160
|
30
|
34
|
42
|
16
|
2
|
1.0
|
0.5
|
|
30260
|
26
|
||||||||
|
35-0.025
-0.050 |
39+0.025
|
35160
|
35
|
39
|
47
|
16
|
|||
|
35260
|
26
|
||||||||
|
40-0.025
-0.050 |
44+0.025
|
40260
|
40
|
44
|
53
|
26
|
|||
|
40400
|
40
|
||||||||
